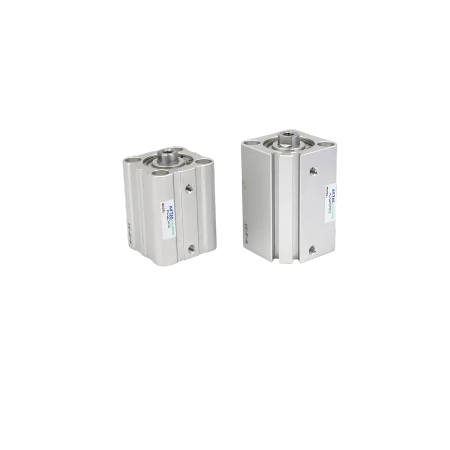

Xi lanh khí nén Compact ACQ Series

Xi lanh khí nén Compact ACQ Series là dòng xi lanh vuông mỏng tiêu chuẩn đến từ thương hiệu Airtac (Đài Loan). Với thiết kế tối ưu hóa chiều dài tổng thể giúp tiết kiệm không gian lắp đặt tối đa, dòng ACQ chuyên dụng cho các cơ cấu kẹp phôi, đẩy sản phẩm, bàn xoay hoặc tay gắp robot trong những dây chuyền sản xuất có diện tích hạn chế.

Phân loại các Biến thể phổ biến thuộc ACQ Series

Dòng xi lanh compact ACQ được Airtac phát triển thành nhiều model chuyên dụng đáp ứng đa dạng yêu cầu kỹ thuật:

• ACQ / ACQ-S: Dạng tác động kép tiêu chuẩn (Double Acting), 1 thanh piston. (Ký hiệu “-S” tích hợp sẵn vòng từ tính để gắn cảm biến).

• ASQ / ATQ: Dạng tác động đơn (Single Acting) hồi vị bằng lò xo (Đẩy hoặc Kéo).

• ACQD: Dạng tác động kép hai đầu trục piston (Double Rod / Thanh đôi).

• ACQJ: Dạng tích hợp vít điều chỉnh hành trình linh hoạt (ACQJ80X70S.

• TACQ: Dạng tác động kép chống xoay trục (Non-rotating).

Thông số kỹ thuật chi tiết

• Series sản phẩm: ACQ Series Compact Pneumatic Cylinder

• Thương hiệu: Airtac

• Xuất xứ: Đài Loan

• Đường kính Piston (Bore size): Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm.

• Hành trình (Stroke): Tùy chỉnh linh hoạt theo từng mã quy cách (từ 5mm đến 100mm+).

• Áp suất làm việc: 0.15 đến 1.0 MPa (1.5 – 10 bar).

• Nhiệt độ môi trường: -20 đến 70°C.

• Lưu chất: Khí nén sạch (Đã qua lọc tách ẩm 40μm).

• Vật liệu chế tạo: Thân hợp kim nhôm đúc anốt hóa cứng, ty piston thép carbon/Inox mạ chrome, phớt làm kín NBR cao cấp.

Ưu điểm vượt trội của xi lanh Compact ACQ Series

• Thiết kế mỏng gọn & Tiết kiệm diện tích: Cấu trúc hình khối vuông vắn giúp giảm thiểu không gian chiếm chỗ, dễ dàng lắp đặt trực tiếp vào các rãnh máy chật hẹp.

• Độ bền cơ học cao & Chống mài mòn: Thân nhôm đúc dày dặn được xử lý anốt hóa cứng chống gỉ sét và chịu lực va đập tốt trong môi trường công nghiệp liên tục.

• Tích hợp cảm biến từ tiện lợi: Hỗ trợ vòng từ tính sẵn trên piston, kết hợp rãnh gá cảm biến từ (như CMSH, DMSH) giúp giám sát hành trình chính xác về PLC.

• Độ đồng bộ cao: Dễ dàng thay thế, lắp lẫn với các dòng xi lanh compact tiêu chuẩn trên thị trường mà không cần sửa đổi khung gá.

Ứng dụng thực tế

Xi lanh khí nén compact ACQ được ứng dụng rộng rãi trong:

• Cơ cấu kẹp giữ phôi, nâng hạ, phân loại sản phẩm trên các hệ thống băng tải tự động.

• Máy đóng gói bao bì, máy dán nhãn, trạm gá Jig lắp ráp linh kiện điện tử.

• Các thiết bị y tế, dược phẩm và cánh tay robot tự động hóa.

Cam kết chất lượng & Chính sách mua hàng

• Chính hãng Airtac 100%: Nhập khẩu chính ngạch Đài Loan, đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ).

• Giá cạnh tranh nhất: Mức giá ưu đãi tốt nhất cho xưởng chế tạo máy và đại lý thương mại.

• Chính sách bảo hành: Bảo hành 12 tháng chính hãng, hỗ trợ kỹ thuật tận tâm 24/7.

• Hàng sẵn kho: Đủ mọi quy cách Bore size (Ø12 ~ Ø100) và hành trình, giao hàng hỏa tốc trên toàn quốc.
